Лучший автомобильный усилитель Alpine PDX-V9.
Признание и цена
По итогам тестов за 2012-2013 год European Imaging and Sound Association назвала автомобильный усилитель Alpine PDX-V9 лучшим. Цена устройства — от 25 000 рублей.
Конструкция и контроль качества
Усилитель построен по совершенно новой схеме, но сохраняет традиции качества Alpine. Каждый экземпляр перед отправкой с завода проходит ручную проверку параметров, результаты которой фиксируются в сопроводительной записи с фактическими данными.
Корпус стал на 20% тоньше по сравнению с моделью PDX 5. При этом мощность заметно выросла.
Мощность и конфигурации
Заявленная мощность при напряжении питания 14, 4 В: 100 Вт RMS x 4 на 4 или 2 Ом плюс 500 Вт RMS x 1 на 4 или 2 Ом. В трёхканальном мостовом режиме усилитель выдаёт 2 х 200 Вт RMS на 4 Ом плюс 500 Вт RMS x 1 на 4 или 2 Ом.
Усилитель относится к Hi-End классу и способен впечатлить даже тех, кто скептически относится к цифровым технологиям D-класса.
Встроенные фильтры и варианты подключения
Встроенные фильтры частот позволяют использовать усилитель в трёх основных конфигурациях.
Пятиканальный режим (фронт + тыл + сабвуфер)
На фронтальные динамики, подключённые к выходам 1/2, можно подать сигнал, отфильтрованный от частот ниже 30-600 Гц с крутизной спада 12 дБ на октаву. Тыловая акустика на выходах 3/4 использует аналогичный фильтр высоких частот (HPF). Сабвуферный канал оснащён неотключаемым фильтром низких частот (LPF), который пропускает только сигнал ниже 50-600 Гц, но с более крутым спадом — 24 дБ на октаву.
Трёхканальный мостовой режим (фронт или тыл + сабвуфер)
В этом варианте задействован только сабвуферный LPF. На каналах 1/2/3/4 фильтры HPF должны быть переведены в положение OFF.
Пятиканальный поканальный режим (твитеры + мидбасы + сабвуфер)
На выходах 1/2 с активированным умножителем «х10» не пропускаются частоты ниже 300-6000 Гц. Отключать умножитель в этой конфигурации нельзя, иначе твитеры могут выйти из строя. На каналах 3/4 в режиме полосового фильтра «BP» снизу частоты срезает HPF каналов 3/4, а сверху — частота, выбранная регулятором HPF каналов 1/2.
Подключение и разъёмы

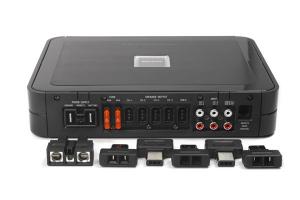

Усилитель оснащён фирменными съёмными разъёмами, защищёнными от короткого замыкания. Это упрощает монтаж и демонтаж. Разъёмы обеспечивают надёжное соединение с минимальными потерями. Силовой кабель поддерживает сечение до 4 AWG (21 мм2), акустический — до 16 AWG (13 мм2).
Технические характеристики
Суммарная максимальная мощность: 1600 Вт.
Мощность RMS:
- На канал на 4 Ом (при 14, 4 В, не более 1% КГИ + шум): 100 Вт RMS x 4 + 500 Вт RMS x 1.
- На канал на 2 Ом (при 14, 4 В, не более 1% КГИ + шум): 100 Вт RMS x 4 + 500 Вт RMS x 1.
- Мостовое включение на 4 Ом (не более 1% КГИ + шум): 200 Вт RMS x 2.
Настройка звука:
- Кроссовер: регулируемый, 30-600 Гц (-12 дБ/окт), выбор: ФНЧ/ФВЧ/Выкл.
- Кроссовер (сабвуфер): 50 - 600 Гц, -24 дБ/окт.
- Сабсоник фильтр: 3 - 30 Гц, -24 дБ/окт.
Общие параметры:
- Питание: 14, 4 В пост. (от 11 В до 16 В).
- Входная чувствительность: от 0, 2 В до 4, 0 В (для номинальной мощности) (CH1/2, CH3/4), 0.1 - 4V (сабвуфер).
- Входное сопротивление: более 10 кОм.
- Частотная характеристика (+0, -3 дБ: 1ВТ на 4 Ом) для кан-1/2/3/4: 3 - 100 кГц.
- Частотная характеристика (+0, -3 дБ: 1ВТ на 4 Ом) для сабвуферного канала: 3 - 600 Гц.
- КГИ + шум (10 Вт на 4 Ом) для кан-1/2/3/4: не более 0.005%.
- КГИ + шум (10 Вт на 4 Ом) для сабвуферного канала: не более 0.006%.
- КГИ + шум (для номинальной мощности на 4 Ом) для кан-1/2/3/4: не более 0.03%.
- КГИ + шум (для номинальной мощности на 4 Ом) для сабвуферного канала: не более 0.05%.
- Коэффициент демпфирования для кан-1/2/3/4: более 500 на 4 Ом на 100 Гц.
- Коэффициент демпфирования для сабвуферного канала: более 1000 на 4 Ом на 100 Гц.
- Соотношение сигнал/шум (для номинальной мощности на 4 Ом) для кан-1/2/3/4: 112 дБ.
- Соотношение сигнал/шум (для номинальной мощности на 4 Ом) для сабвуферного кан: 119 дБ.
- Вес: 2.7 кг.
- Размеры корпуса (ШxВxГ) мм: 257 мм x 192 мм x 50, 8 мм.
Функции и особенности
Установка:
- Быстроотключаемые разъемы (разъемы питания и акустические).
- Одностороннее расположение разъемов.
- Простая стыковка друг на друга, аккуратная инсталляция.
Общие:
- Класс усиления: Class-D (цифровой).
- Конфигурация каналов: 4 канала (стерео) + 1 канал (моно).
- Система тепловой защиты.
- Система защиты от пониженного напряжения питания.
- Источник питания с широтно-импульсной модуляцией и преобразованием постоянного тока.
- Топология электрических цепей: STAR.
- Автоматическая защита от перегрузки по току.
- Индикатор: синий светодиодный индикатор питания/состояния на верхней панели.
- Кроссовер: регулируемый фильтр высоких частот, низких частот.
- Выбор настройки входного сигнала (кан 1/2 и кан 3/4).
- Выбор настройки входного сигнала (сабвуфер).
- Настраиваемый сабсоник фильтр.
- Предусилитель на дискретных элементах.
- Выходные каскады: MOSFET.
- 6-слойная стеклоэпоксидная печатная плата.
- Управление басом: поддержка подключения RUX-KNOB (опция).
